製品説明

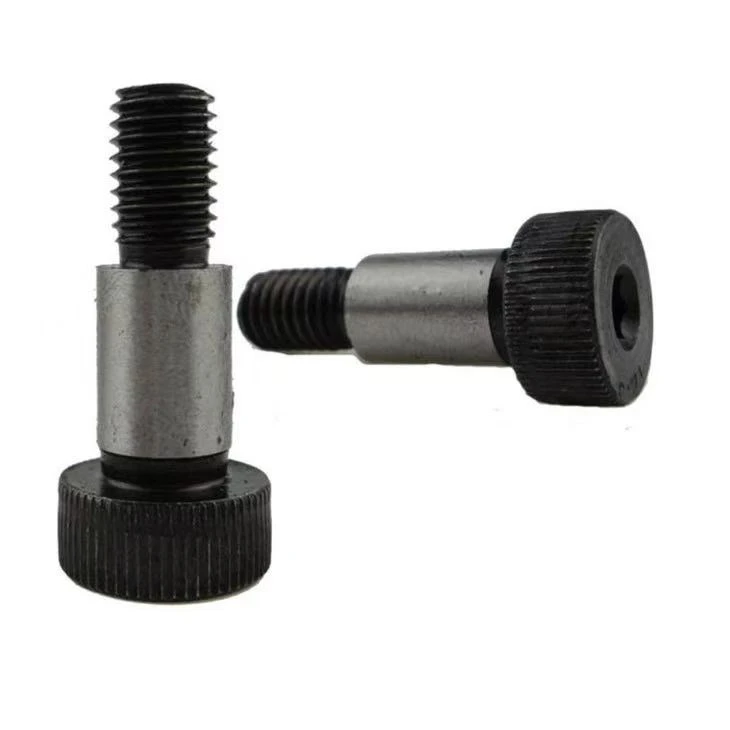

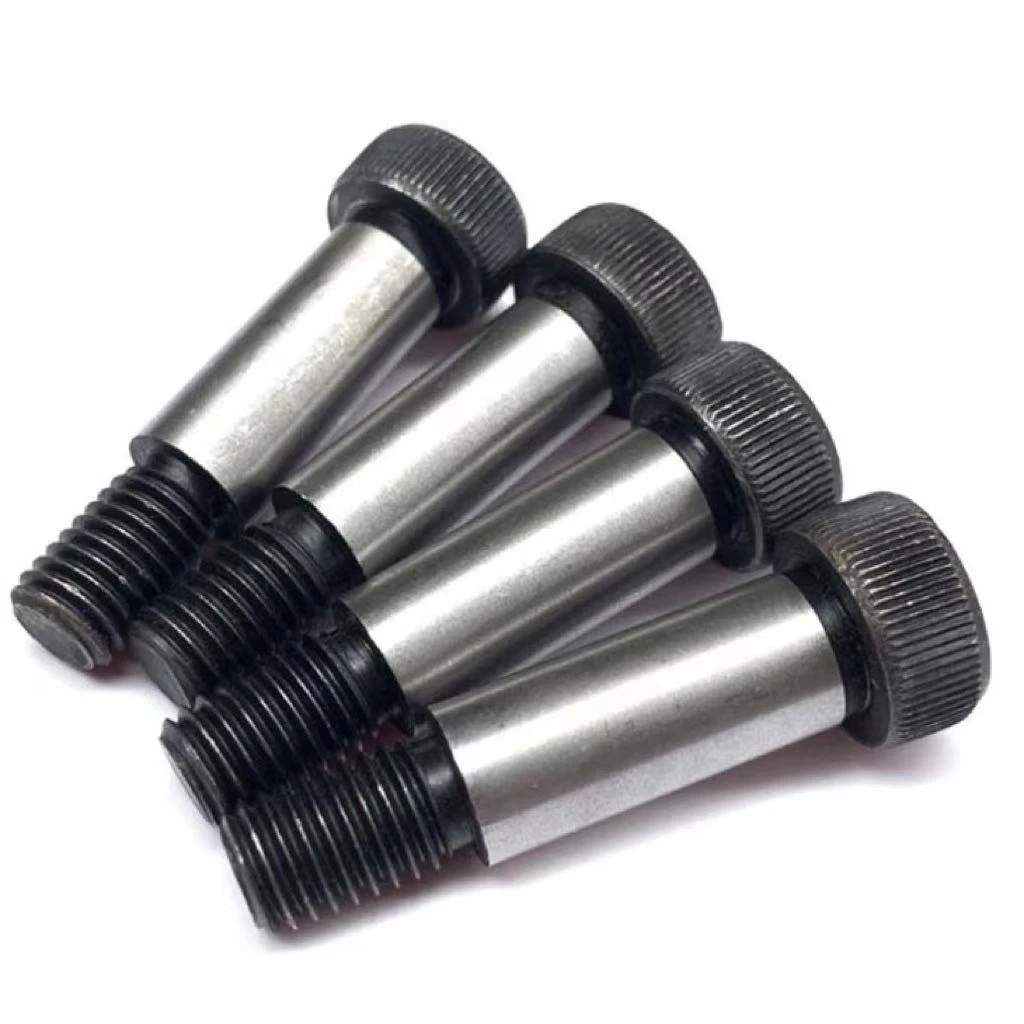

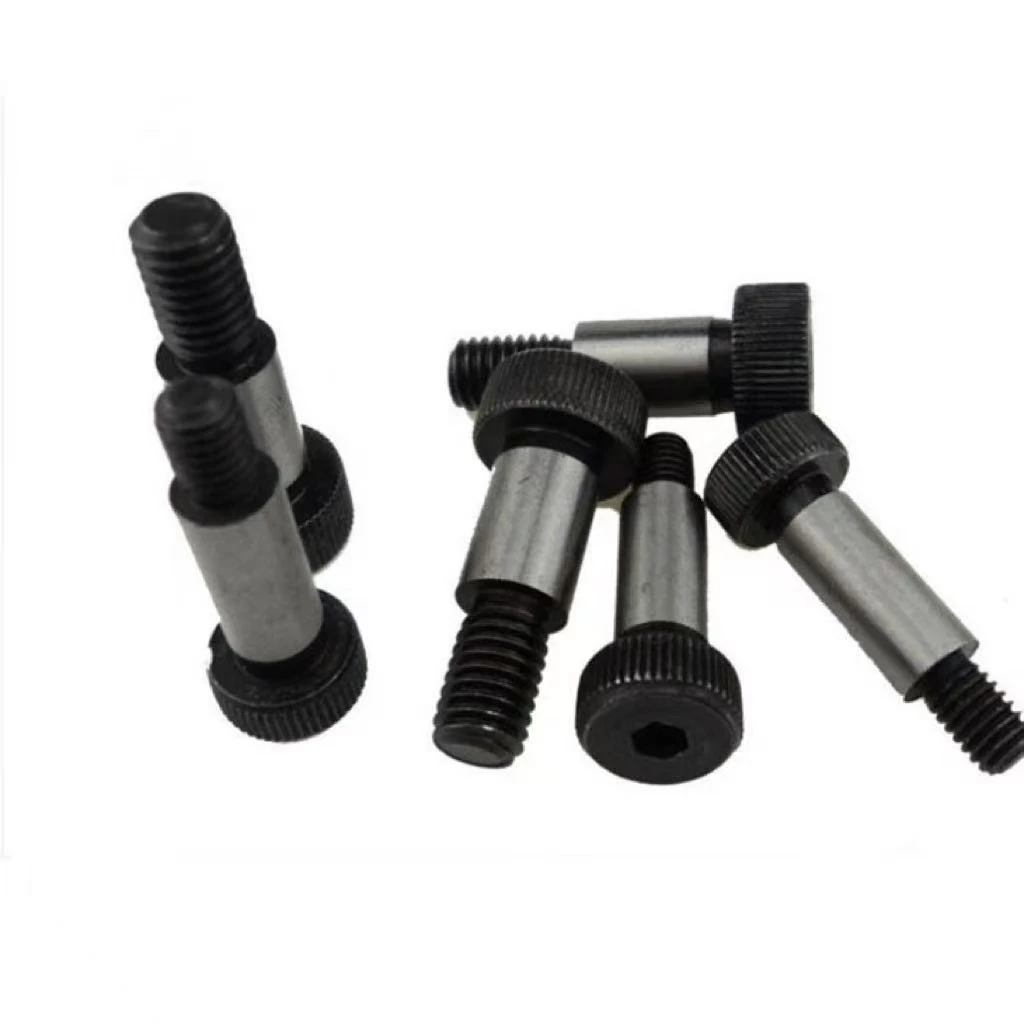

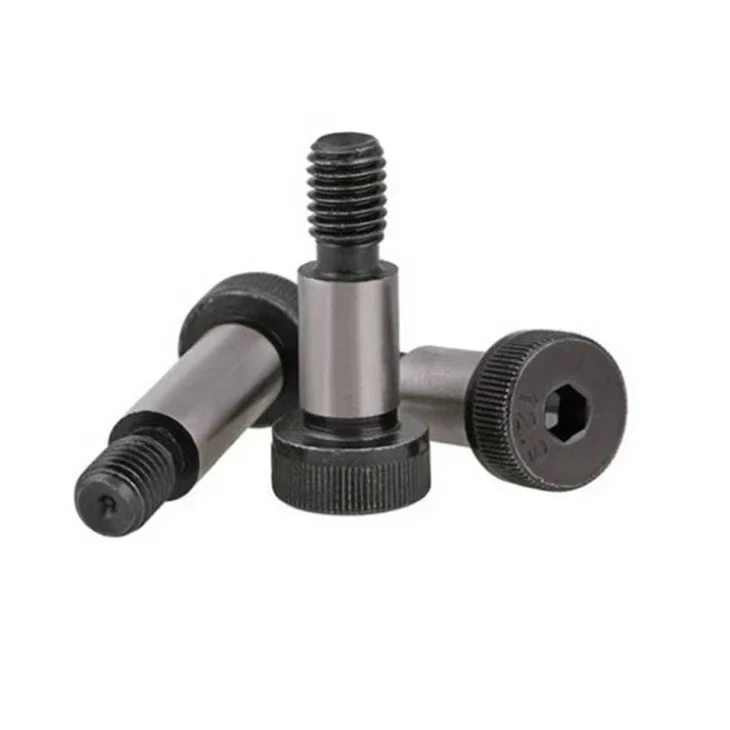

キャップ ヘッド ショルダー ボルト - は、ショルダー スクリューまたはストリッパー ボルト - とも呼ばれ、ソケット キャップ ヘッドとねじ端の間に研磨された円筒形のショルダーを備えた精密締結具です。ショルダーはピボット、ベアリングジャーナル、またはスペーサーとして機能し、部品を回転またはスライドさせながら正確な距離に保持します。ショルダーよりも一回り小さくネジがカットされているので、ボアを傷めずにしっかりとクランプします。
製品パラメータ
|
パラメータ |
仕様 |
|
標準 |
ISO 7379 ソケットヘッド肩付きネジ; ISO 8736 スロット付きバリアント (DIN 912 ヘッド形状) |
|
肩径(D) |
4～20mm。 4、5、6、8、10、12、16、20mm在庫あり |
|
肩の公差 |
h8標準 / f7精密ランニングフィット |
|
肩の長さ(L) |
5 ～ 100 mm、カスタム長も利用可能 |
|
長さの許容差 |
標準±0.1mm / 精度±0.05mm |
|
ねじサイズ(M) |
ショルダーより一回り小さい（ショルダー8mm～M6） |
|
ねじの長さ |
1.5×ネジ径 |
|
材料 |
合金鋼SCM435/40Cr、ハイスSKH51、ステンレス304/440C |
|
硬度 |
焼入れおよび焼き戻し。 HRC 32 ～ 39 サーフェス / 28 ～ 35 コア |
|
肩の粗さ |
Ra 1.6μm以下（グランド） |
|
表面仕上げ |
黒染め、ニッケルメッキ、無地（ステンレス） |
製品の利点
h8/f7に接地します。ダイ、治具、リンケージの位置合わせは再現可能です。
HRC 32 ～ 39 まで焼き入れおよび焼き戻し済み。衝撃{0}}に強く、耐摩耗性-があります。
ソケットキャップヘッド。高トルクを発揮しながらも、{0}}堅固な組み立てでも薄型を維持します。
肩の下にワンサイズ通してください。シャンクはボアを切らずに通過します。
3 つの材料グループ。摩耗、熱、腐食に強い合金鋼、HSS、または 304 / 440C ステンレス。
あなたの図面に合わせて作られました。カスタムの直径と長さ、量産前のサンプル。
製品の用途
射出成形金型とプレス金型: ストリップ距離を設定するストリッパー ボルト
パンチプレス工具およびダイセット
ベアリングジャーナル、ピボット、リンケージジョイント
オートメーションとロボット工学: リニアガイド、グリッパー、位置決めアセンブリ
溶接・加工治具、治具、スペーサー
