製品概要

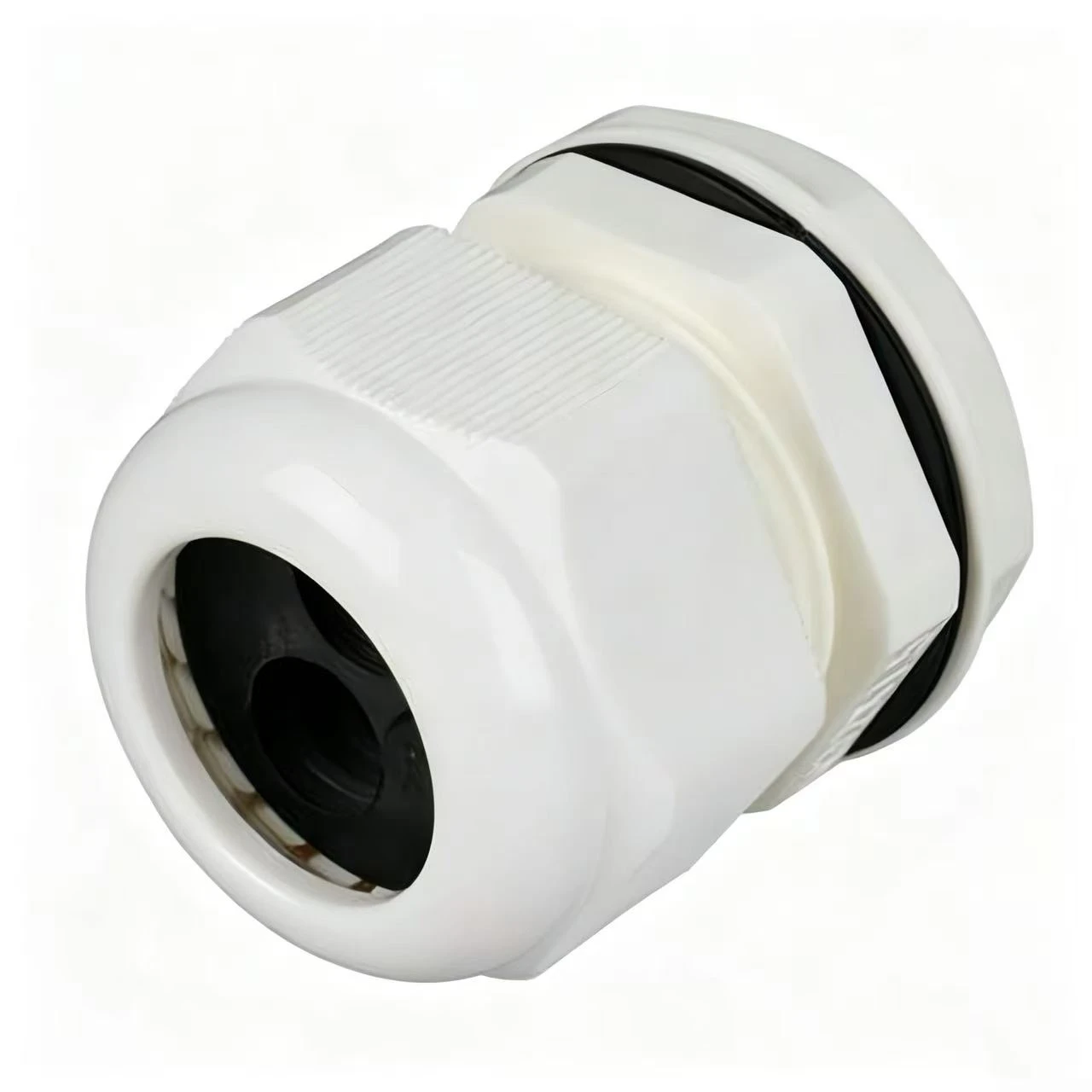

重いフィーダーを機械の壁に通すと、その穴に取り付けられた金具が 2 つの役割を果たします。天候を防ぐことと、走行の重量を支えることです。ナイロン ケーブル グランド メトリック M32 は、18 ～ 25 mm のシースに両方の機能を果たし、荷重がプレートの後ろのスタッドに到達しないようにケーブルにクランプされます。
これほど太いリードは一日中その入り口にぶら下がっており、密閉するだけの取り付け具により、グリップがなくなるまでシースが這うことになります。
技術仕様
このサイズの数値です。最初にネジの線をお読みください。同様の直径の M32×1.5 ボディと PG ボディは同じネジではありません。
| アイテム | 仕様 |
|---|---|
| ねじの形状 | M32 × 1.5 メートル法 - ドリルの直径ではなく、タップの形状を確認してください |
| ねじ外径 | 32mm |
| ねじの長さ | 標準は 15 mm。厚い壁用の 20 mm バージョン |
| パネルのカットアウト- | 32.5 mm、取り付け前にエッジをやすりで滑らかにします |
| シース径範囲 | 15～25mm ※ |
| 長さ、端から端まで | 約50mm |
| レンチフラット | 36mm |
| サポートされる肉厚 | 標準で 1～6 mm、長ねじバージョンでは最大 12 mm- |
| ガスケットコンパウンド | 標準として EPDM、-40 ～ +100 度。 NBR はリクエストに応じて、-30 度から +120 度まで。ご要望に応じてシリコン、-55 ～ +180 度 |
| ボディサービス温度 | PA66 は、機械的値を -40 度から +120 度まで保持します |
| 侵入保護 | 正しく取り付けられた場合は IP68。 IEC 60529 は、メーカーとユーザーの間の合意に深さと時間を残しています |
| 火炎の分類 | UL94 V-2 が標準、V-0 はご要望に応じて対応します |
| プルリリーフ | ガスケットはシースにクランプされているため、引っ張りは内部のスタッドではなくフィッティングに到達します。 |
| RoHS / リーチ | RoHS (2011/65/EU); REACH、閾値を超えるSVHCなし |
| 参照規格 | IEC 60529 はイングレス方式をカバーしています。この商品には製品規格が記載されていません。プロジェクトで必要なものを確認してください |
| 最小注文数（サイト標準） | ビルドによって設定されます。お試し版については相談可能です |
| 生産リードタイム（現場標準） | 標準品の場合は7〜10日、カスタム作業の場合は15〜20日 |
| 保証（サイト標準） | 発送日より12～24ヶ月 |
| 品質システム（サイト標準） | ISO9001 |
| 梱包（現場標準） | 輸出カートン |
| 出荷ポート (サイト標準) | 寧波・上海 |
| 内で引用 | ねじの形状、シースの直径、数量を受け取るのに 1 営業日 |
主な利点
重いケーブルを運ぶフィッティングと解放するフィッティングを分ける 4 つの決定があります。
ハンギングランに適したサイズのグリップ
ナットはマルチリップ ガスケットをシースに閉じるため、引っ張りはスタッドではなくフィッティングで止まります。{0}
1 つではなく 2 つのシール面
1 つのガスケットがシースを閉じ、もう 1 つのガスケットがその後ろのタップ穴をシールします。
敷地内の風化
UV パッケージは PA66 に配合されており、コーティングされていないため、チョークで剥がれることはありません。
薄板と鋳壁を一体化
1 mm のプレートと 12 mm の鋳造壁で同じ切り抜きを行います。-
25 mm のナイロン圧縮グランドと真鍮
ほとんどの購入者はこのフィッティングに対して 25 mm を比較検討し、それぞれ何かを諦めます。
| 比較のポイント | このナイロンボディ | 真鍮製のボディ |
|---|---|---|
| 鞘の持ち方 | マルチリップ ガスケットがナットで閉じられている- | 圧縮リングまたは装甲クランプ、シーリングは別部品として |
| 安定した引っ張りの下で | ガスケットは引っ張りを受けて圧縮された状態を保ちます | 最高の引き出し容量。-装甲ケーブルの通常の答え |
| 乾いたままにしなければならないもの | シースとその裏側のタップ穴の2つの面 | ケーブル。タップ穴には専用のワッシャーが必要です |
| 地球への連続性 | 必要ありません - 本体は絶縁体です | 身体を通る金属ルート。アースタグとナットを標準装備 |
| 何年も天気が続いた後 | 平坦部に傷や酸化が発生するメッキ表面がありません | レンチの二面部分でメッキが摩耗し、そこから腐食が始まります |
| エントリごとの質量と価格 | 軽くて穴当たりのコストが安い | より重く、より高価になる |
プロフェッショナルな制作プロセス
樹脂とカートンの間に 5 つのステーションがあり、各ステーションはバッチ記録に書かれた小切手で閉じられます。
本体、ナット、ガスケットキャリアはM32×1.5ネジ形状に成形されています。
ガスケットは、このバンドのシース直径に合わせてカットされたツーリングから外れます。
ガスケット、本体、ナットが一体化し、ねじが端から端まで通されます。
各バッチからのサンプルは、ねじゲージ、グリップ テスト、および着座チェックにさらされます。
梱包では難燃性等級マークをチェックするため、V-0 の注文は標準ボディと一緒に発送できません。-
材質と表面処理のオプション
注文には 2 つの選択肢があります。
ハウジング: 2 つの耐炎グレードの PA66
ボディは UL94 V-2 に準拠して成形されており、仕様で要求されている場合には V-0 グレードが適用されます。
ガスケット: 熱によって選ばれる 3 つの化合物
EPDMは屋外キャビネットに適しており、NBRはオイルミストに適しており、シリコーンはヒートシンク横のエントリに適しています。
アプリケーションシナリオ
このサイズの 3 つの壁がサービス中に満たされます。
重機配電ボックス
機械-のフレーム キャビネットには、機器とともに移動するフレキシブル リードが供給されます。ランは入り口で一日中ハングアップします。
屋外用高電力インバータ エントリ-
屋外の太陽光発電および蓄電用インバータ: 太い配線、終日太陽の光、および継手が通過する壁を暖めるヒートシンク。{0}}
モーター端子箱と現場照明
モーターボックス、投光器ヘッド、廃水パネルなど、大きなシースが乾燥した状態を保つ必要がある壁を横切る場所はどこでも。
よくある質問
Q: 実際に適合するシースの直径はどれですか?
A: ガスケットはケーブルの外側で閉じるため、導体ではなくシースを引用してください。公表されているバンドは 15 ～ 25 mm です。端を除いた入り口で測定してください。
Q: ランが重く、このフィッティングに掛かっています。何がそれを支えているのでしょうか？
A: ナットはシースの周りのマルチリップ ガスケットを閉じるため、壁の後ろのスタッドではなく、そこに引っ張り力がかかります。-このサイズの引き出し図は公開されていません。-一つお願いします。外装ケーブルでは真鍮が勝ちます。
Q: 水の浸入を防ぐものは何ですか? 来年も乾燥したままになりますか?
A: 1 つのガスケットがシースを閉じ、もう 1 つのリングがその後ろのタップ穴をシールします。どちらも正しいインストールが必要です。 IEC 60529 については、深さと時間が合意される必要があるため、テストレポートを求めてください。
Q: どのガスケット化合物を指定すればよいですか?
A：屋外キャビネットにはEPDM、オイルミストが存在する場所にはNBR、熱源の近くにはシリコン。最も暑い地域の気温に基づいて選択します。
Q: 私の壁は 6 mm より厚く、タッピングはメートル法ではない可能性があります。
A: ロングスレッド バージョンを注文してください。-カットアウトは 32.5 mm のままです。-エンクロージャ標準の最初の - メトリックと PG ボディが類似しており、互換性がないことを確認します。タッピング フォーム、シースの直径、数量を送信して、営業日以内に価格をお知らせします。
